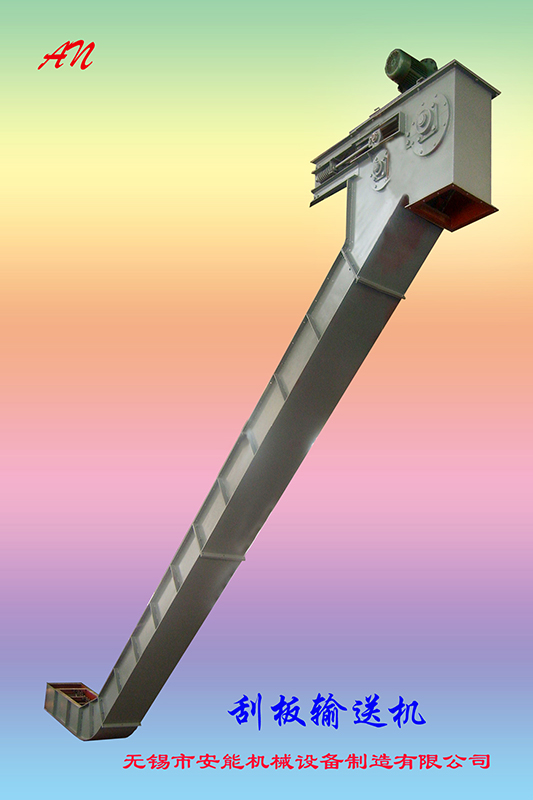

MZ系列刮板輸送機

概述

MZ系列刮板輸送機是一種以輸送散狀物料為主的連續輸送設備，它不但能水平輸送，也能傾斜或提升輸送，能多點加料，多點卸料，布置靈活。由于設備殼體位密封結構，在輸送飛揚大地物料時，對改善工人作業環境污染有特出的優點，因而為冶金、機械、電力、化工、建材、糧食和交通等行業所廣泛采用。
本系列刮板杋適用于輸送流動性差、粘性小的粉狀或小顆粒、小塊狀物料，如碎渣、煤粉、碎爐渣、磷礦粉、焦炭粉、飛灰、石灰石、活性炭、氧化鐵粉等。對硬度大、塊度大、粘性大和對輸送過程中易破碎物料不易輸送。

結構特點及工作原理

MZ系列刮板輸送機由機頭部件、中間槽體、彎曲槽體、機尾部件、刮板輸送鏈、驅動裝置等組成。全封閉機殼，設備運行時無物料外泄，設備的進出料口及輸送長度可根據工藝要求靈活設計布置。
物料經設備進料口均勻的進入槽體底部，由從機尾向機頭方向作封閉連續運行的承載刮板輸送鏈將物料從進料口處連續均勻的輸送至岀料口排出。可實現多點進料、多點卸料。機尾設置絲桿調節裝置來調節輸送鏈的松緊度，保證其在運行中始終保持適度張緊狀態，使設備處于穩定的運行狀態。

主要技術參數

型號/項目	MZ160	MZ200	MZ250	MZ320	MZ400
槽寬	160	200	250	320	400
承載槽高	120	130	160	200	200
空載槽高	130	140	170	215	215
輸送能力（m3/h)	10-22	15-30	23-46	45-74	55-90
鏈速（m/min)	9. 6-19. 2
鏈條節距	100	125	160	200	200
鏈條型式	模鍛鏈
刮板形式	V
輸送高度	≤15
上水平部分長度	<30
電機功率（KW)	3-7.5	3-15	3-18. 5	3-22	4-30
驅動裝置安裝型式	左右裝、旁置式
傳動型式	鏈傳動
適用粒度	<8	<10	<13	<16	<16
適用濕度（％）	≤5
適用溫度（℃）	≤150

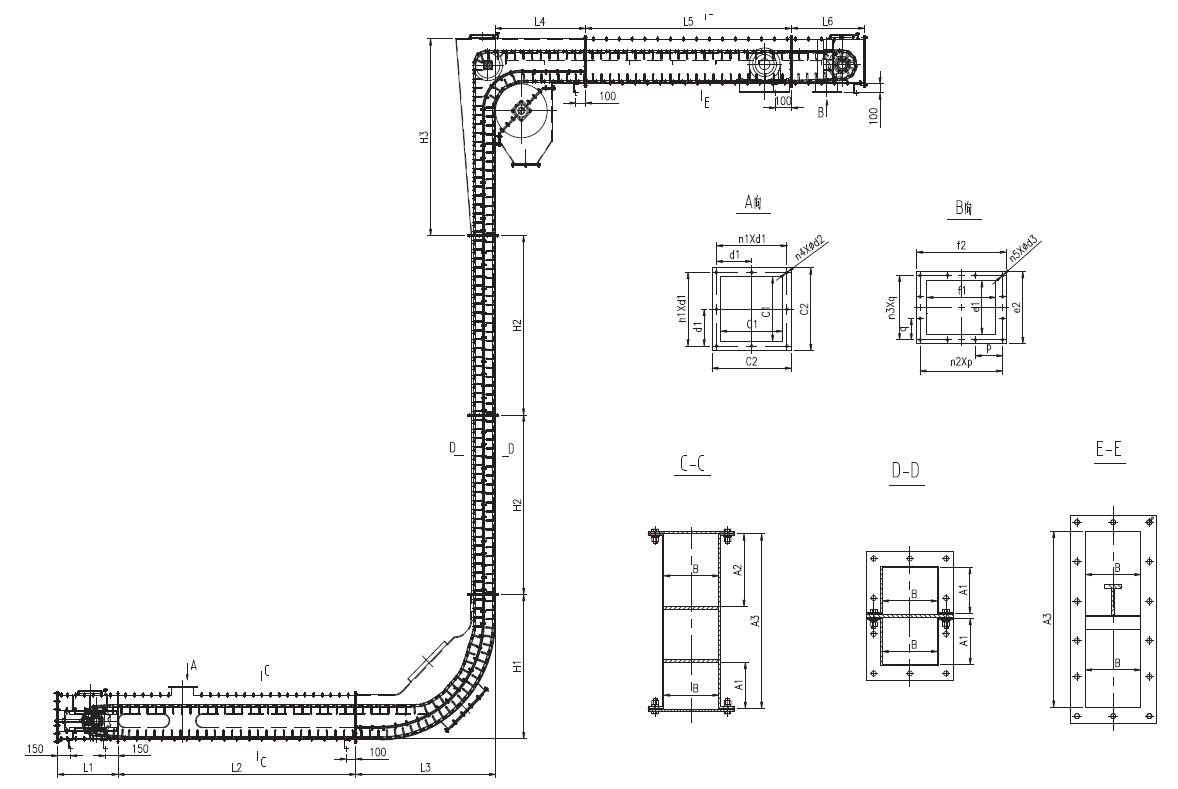

外形示意圖

外形尺寸及連接尺寸

項目/型號		MZ160	MZ200	MZ250	MZ320	MZ400
結 構 尺寸	L1	700	920	1080	1190	1480
	L2	1500	1500	1500	2000	2000
	L3	1600	1600	1800	2000	2500
	L4	1000	1000	1000	1000	1000
	L5	1500	1500	1500	2000	2000
	L6	850	1000	1200	1200	1500
	H1	1600	1600	1800	2000	2500
	H2	2000	2000	2000	2000	2000
	H3	1000	1000	1000	1200	1200
	B	160	200	250	320	400
	A1	120	130	160	200	250
	A2	400	410	520	560	810
	A3	570	610	740	820	1120
進 料口	cl	400	450	500	650	750
	c2	500	550	600	750	850
	dl	150	125	137.5	140	160
	nl	3	4	4	5	5
	n4	12	16	16	20	20
	d2	14	14	14	18	18
出料口	el	160	200	250	320	400
	e2	260	300	350	420	500
	fl	250	350	400	500	600
	f2	350	450	500	600	700
	p	105	125	150	185	150
	n2	2	2	2	2	3
	q	150	200	150	137.5	130
	n3	2	2	3	4	5
	n5	8	8	10	12	16
	d3	14	14	14	14	18

設備的運行與維護

MZ系列刮板輸送機具有良好的機械性能，優良的工藝設計使產品可以長時間無故障運行，根據不同工況而進行的相關設計，使設備的性能更加完美，壽命更加延長，維護及維修的頻次降至低。
